BAB 7: Laporan Areal Efektif: Proyek Terpadu

#Bagian A: QGIS

#Bagian A: Proyek terpadu di QGIS

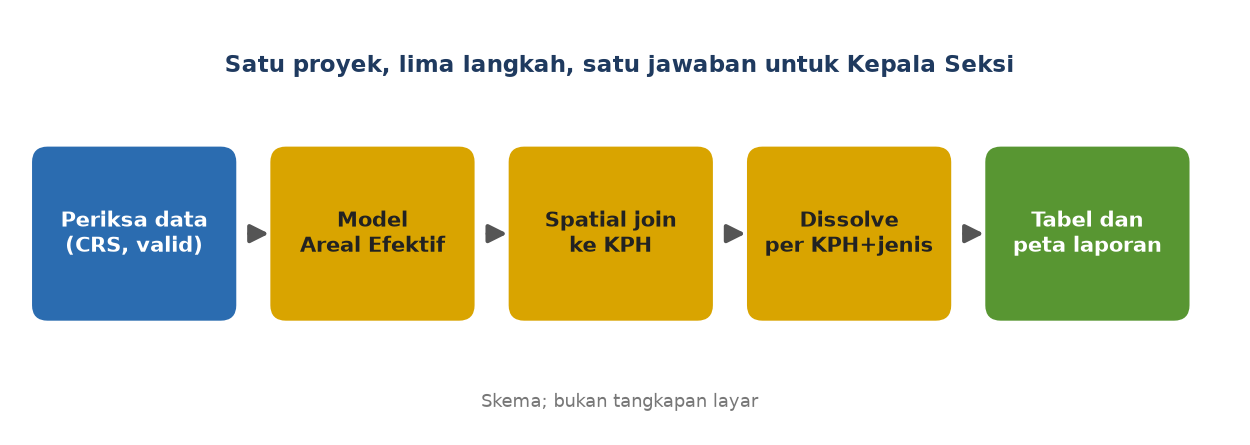

Langkah 1: periksa data.

1. Buat proyek baru laporan_i1.qgz. Tambahkan Petak, Sungai, Permukiman, Batas_KPH, dan Hotspot_Nasional.
2. Pastikan semuanya EPSG:32749. Jalankan Check validity pada Petak (Bab 1). Hasil yang diharapkan: 16 valid, 0 tidak valid.

Langkah 2: jalankan model.

1. Buka Processing Toolbox. Pada kelompok Models, jalankan Areal Efektif (Bab 6). Jarak sungai 25, jarak permukiman 20.
2. Simpan dua keluaran ke berkas: Petak_Efektif.gpkg dan Efektif_per_Jenis.gpkg. Areal efektif: 12,39 ha dari 16,00 ha.

Langkah 3: spatial join ke KPH.

1. Jalankan Join Attributes by Location…. Join to features in = Petak_Efektif. By comparing to = Batas_KPH. Predikat are within. Fields to add = NAMA_KPH. Join type = one-to-one. Beri nama Efektif_KPH.

Langkah 4: dissolve per KPH dan jenis.

1. Jalankan Dissolve… pada Efektif_KPH. Dissolve field(s): NAMA_KPH dan JENIS. Simpan sebagai Rekap_KPH_Jenis.gpkg.
2. Tambahkan field luas LUAS_HA = area($geometry) / 10000. Hasilnya:

Jumlah per KPH: Alpha 4,00 ha, Beta 3,17 ha, Gamma 5,22 ha. Totalnya 12,39 ha.

Langkah 5: titik panas di areal efektif.

1. Pilih Vector ► Research Tools ► Select by Location…. Select features from = Hotspot_Nasional. Predikat = intersect. By comparing to the features from = Petak_Efektif.

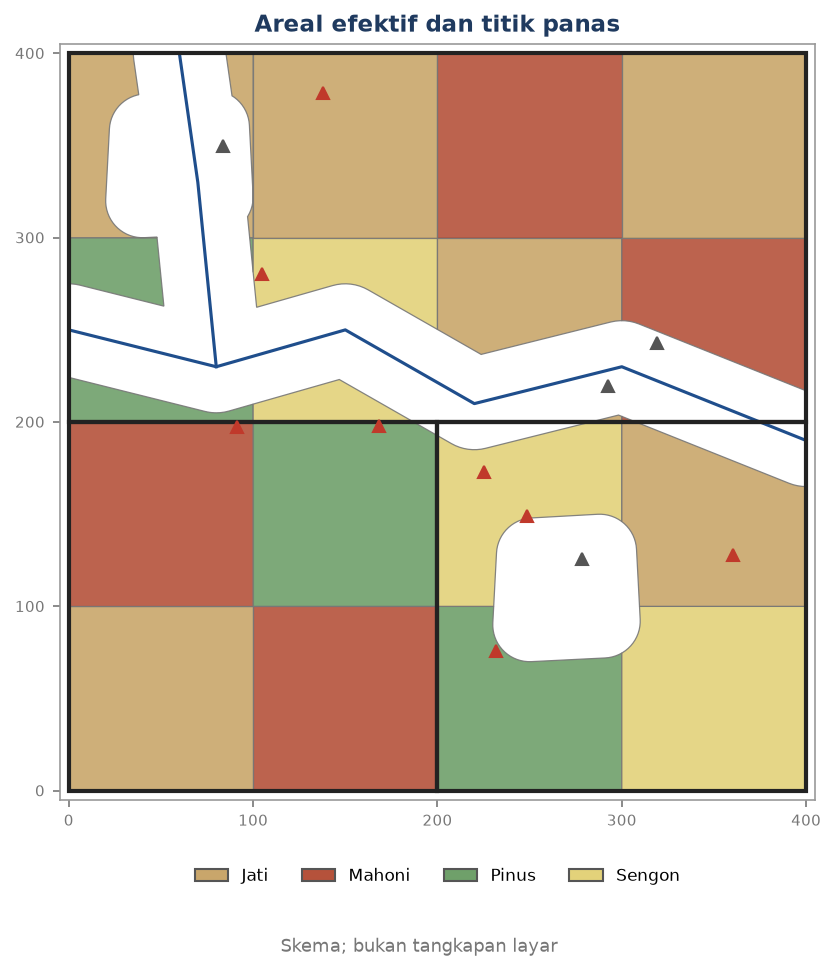

2. Klik Run. Hasilnya 7 dari 12 titik berada di areal efektif. Lima titik lainnya (HS-001, HS-002, HS-006, HS-010, dan HS-011) jatuh di sempadan sungai atau zona permukiman.

Langkah 6: sajikan.

1. Buat layout peta dengan Project ► New Print Layout… (Seri B4). Isi peta areal efektif, legenda per jenis, skala, dan tabel rekap lewat Add Item ► Add Attribute Table. [CEK: nama item di layout]
2. Ekspor ke PDF.

Hasilnya: satu halaman berisi peta, tabel rekap per KPH dan jenis, dan satu kalimat jawaban: "Dari 16,00 ha tanaman, 12,39 ha berada di luar zona aman. Tujuh dari dua belas titik panas jatuh di areal efektif."

# Cuplikan skrip 7_1: menjalankan model dari berkas, lalu join ke KPH
from qgis.core import QgsProcessingModelAlgorithm
model = QgsProcessingModelAlgorithm()
model.fromFile(HASIL + r"\areal_efektif.model3")
hasil = processing.run(model, {
    "PETAK": petak, "SUNGAI": sungai, "PERMUKIMAN": kampung,
    "JARAK_SUNGAI": 25, "JARAK_PERMUKIMAN": 20,
    "petak_efektif": HASIL + r"\Petak_Efektif.gpkg",
    "efektif_per_jenis": HASIL + r"\Efektif_per_Jenis.gpkg"})

#Bagian B: ArcGIS Pro

#Bagian B: ArcGIS Pro

[CEK untuk semua langkah di bagian ini]

1. Jalankan model ModelBuilder dari Bab 6 (Buffer, Erase, Dissolve).
2. Spatial Join (Analysis Tools ► Overlay): Target Features = hasil areal efektif, Join Features = Batas_KPH, Match Option = Completely within atau Within.
3. Dissolve dengan Dissolve Field(s) NAMA_KPH dan JENIS, Statistics Field(s) luas dengan SUM.
4. Select By Location (tab Map): Hotspot_Nasional yang Intersect dengan areal efektif. Jumlah terpilih tampil di tabel atribut.
5. Layout: tab Insert ► New Layout, lalu tambahkan Map Frame dan Table dari tab Insert.

#Bagian C: ArcMap 10.8

#Bagian C: ArcMap 10.8

[CEK untuk semua langkah di bagian ini]

1. Jalankan model ModelBuilder dari Bab 6.
2. Spatial Join (ArcToolbox ► Analysis Tools ► Overlay) dengan Match Option COMPLETELY_WITHIN atau WITHIN.
3. Dissolve (Data Management Tools ► Generalization) dengan field NAMA_KPH dan JENIS, statistik SUM untuk luas.
4. Selection ► Select By Location… untuk titik panas yang berpotongan dengan areal efektif.
5. Layout: View ► Layout View, lalu Insert peta, legenda, dan tabel.

#Ceklis kesiapan menuju I2, I3, dan I4

Centang bila Anda bisa melakukannya tanpa membuka buku:

• Saya memeriksa CRS dan validitas geometri sebelum menganalisis (Bab 1).
• Saya bisa menjalankan alat dan memilih layer sementara atau berkas (Bab 1).
• Saya bisa membuat buffer dengan dissolve dan jarak dari field atau rumus (Bab 2).
• Saya tahu kapan memakai Intersect, Union, dan Difference, dan tahu bahwa urutan Difference penting (Bab 3).
• Saya bisa meleburkan objek dengan Dissolve dan menghitung ulang luas sesudahnya (Bab 4).
• Saya paham beda predikat intersect dan are within, dan selalu mencocokkan jumlah baris hasil join (Bab 5).
• Saya bisa menyusun model sederhana dengan masukan dan keluaran bernama (Bab 6).
• Saya bisa menjelaskan dalam satu kalimat apa arti angka "12,39 ha" kepada atasan (Bab 7).

Bila ada yang belum bisa, ulangi bab terkait sebelum lanjut.
