BAB 5: Melihat Hutan sebagai Ruang: Tiga Dimensi

#Bagian A: QGIS

#Bagian A: 3D di QGIS

Mulai dari tampilan di antarmuka, lalu skrip untuk mengeluarkan model.

1. Muat DSM_Drone.tif dari paket-data ke proyek QGIS. Periksa CRS-nya EPSG:32749.
2. Buka View ► 3D Map Views ► New 3D Map View. Jendela 3D terbuka. (Dokumentasi QGIS: menu 3D Map Views berisi New dan Manage 3D Map Views.) [CEK]
3. Klik tombol Configure di bagian atas jendela 3D. Buka tab Terrain.

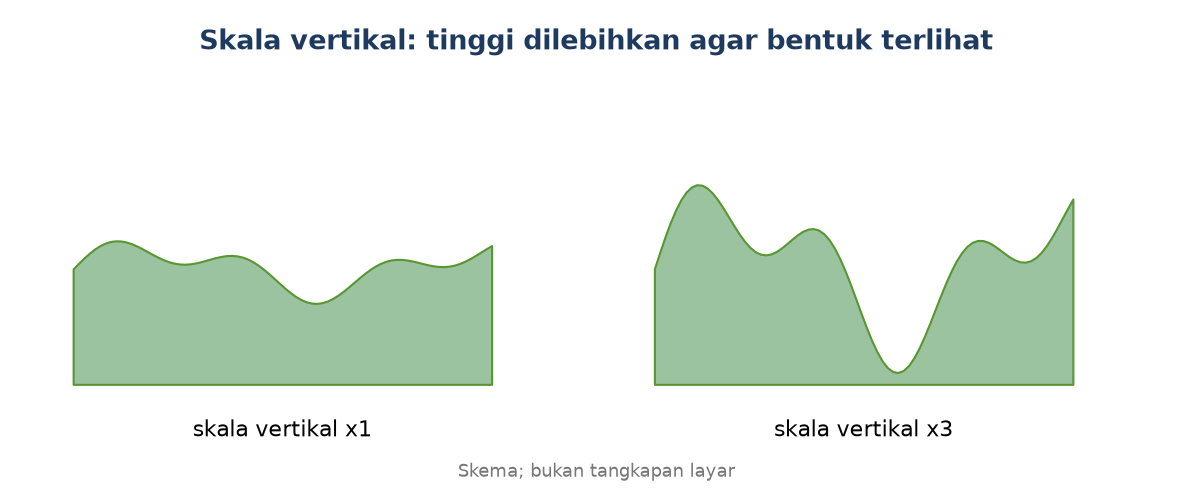

4. Pada Type, pilih terrain dari raster DEM. Pada Elevation, pilih layer DSM_Drone. Isi Vertical scale dengan 2. [CEK]
5. Putar pandangan dengan tetikus. Perhatikan bagian tinggi dan bagian rendah petak.
6. Untuk point cloud, muat Hutan_Contoh.laz, buka properti layer, lalu aktifkan renderer 3D di bagian tampilan 3D. [CEK]
7. Untuk membawa model keluar, buka menu Export (ikon berbagi) di panel atas jendela 3D, lalu pilih Export 3D Scene. QGIS menyimpan format .obj yang bisa dibuka di aplikasi lain, misalnya Blender. [CEK]

Hasilnya: pemandangan 3D yang bisa diputar, plus berkas model.

#Membuat model sendiri lewat skrip

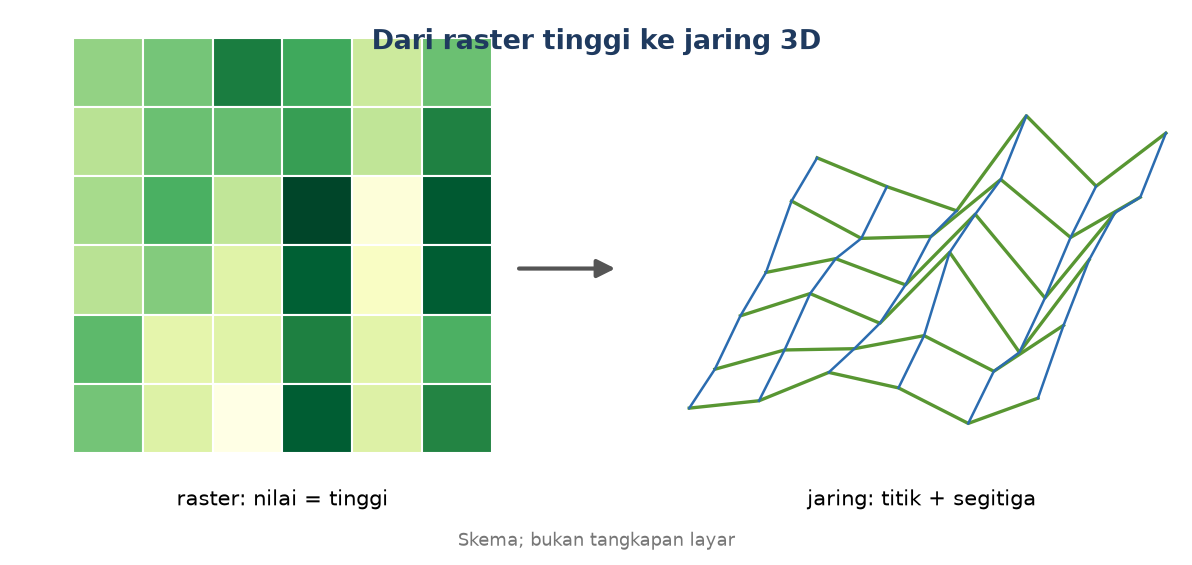

Berkas skrip/dsm_ke_obj.py mengubah DSM menjadi jaring .obj tanpa antarmuka, dan itu cocok untuk pekerjaan berulang. Inti pekerjaannya:

1. Ambil satu piksel tiap 16 piksel (jarak 8 m) supaya berkas tidak raksasa.
2. Tiap piksel terpilih menjadi satu titik sudut dengan koordinat (x, tinggi dikali skala, y).
3. Tiap kotak empat titik dipecah dua segitiga:

for j in range(len(baris) - 1):
    for i in range(len(kolom) - 1):
        a, b, c, d = idx[(j, i)], idx[(j, i + 1)], idx[(j + 1, i + 1)], idx[(j + 1, i)]
        fh.write("f %d %d %d\nf %d %d %d\n" % (a, d, c, a, c, b))

1. Jalankan: python-qgis.bat dsm_ke_obj.py. Keluaran: keluaran/tiga_d/dsm.obj.

Skrip yang sama memeriksa dua hal lain lewat PyQGIS. Pertama, layer point cloud terbaca. Kedua, pengaturan terrain 3D bisa dibentuk dari kode (kelas Qgs3DMapSettings dan QgsDemTerrainSettings pada modul qgis._3d):

s = Qgs3DMapSettings()
s.setCrs(r.crs())
s.setExtent(r.extent())
t = QgsDemTerrainSettings()
t.setLayer(r)
t.setVerticalScale(2.0)
s.setTerrainSettings(t)

Skrip ini hanya mengambil titik pada piksel baris dan kolom kelipatan 16. Karena itu sisi timur dan selatan model terpotong sekitar 8 m dari tepi data. Itu keputusan penyederhanaan, bukan galat.

#Bagian B: ArcGIS Pro

#Bagian B: ArcGIS Pro

ArcGIS Pro membuka 3D lewat scene. Setiap peta 2D bisa diubah: pada tab View, grup View, klik Convert, lalu pilih To Local Scene. Mode lokal cocok untuk area kecil seperti KPH Contoh (dokumentasi Esri). [CEK]

1. Buka proyek dengan peta KPH Contoh. [CEK]
2. Pada tab View, klik Convert ► To Local Scene. [CEK]
3. Tambahkan DSM_Drone.tif sebagai sumber elevasi dari panel Contents. [CEK: langkah rinci belum dicocokkan]
4. Putar tampilan dan periksa bentuknya. [CEK]

Pro juga bisa menampilkan point cloud dalam scene. Detail format LAS dan LAZ yang didukung perlu dicek di dokumentasi versi Anda. [CEK]

#Bagian C: ArcMap 10.8

#Bagian C: ArcMap 10.8

ArcMap menampilkan 3D lewat aplikasi terpisah, ArcScene, yang termasuk ekstensi 3D Analyst. ArcScene cocok untuk area kecil dengan data tidak terlalu banyak. [CEK: butuh lisensi 3D Analyst]

1. Buka ArcScene, lalu tambahkan data lewat Add Data. [CEK]
2. Atur tinggi dasar layer raster (base height) dari properti layer sehingga permukaan DSM terlihat. [CEK]
3. Atur eksagerasi tinggi dari properti scene bila perlu. [CEK]
