BAB 3: Menggambar Sendiri: Digitasi dan Edit Objek

#Studi kasus: "Jalan dan persemaian belum ada di peta"

Tim lapangan membangun jalan inspeksi dan lahan persemaian baru. Keduanya belum ada di data. Yang ada hanya sebuah citra sketsa dari udara. Kepala Seksi berpesan, "Tolong gambar keduanya di peta, dan ukur panjang jalan dan luas persemaian." Selain itu, petak P-12 akan dibagi dua karena sebagian ditanami jenis lain. Inilah pekerjaan digitasi.

#Konsep: digitasi dalam tiga kalimat

Digitasi adalah menggambar objek peta di layar dengan mengklik titik-titiknya, seperti menjiplak gambar dengan kertas kalkir. Tiap klik menambah satu simpul (vertex). Rangkaian simpul membentuk garis atau poligon yang menyimpan koordinat dan bisa diukur.

Istilah baru bab ini:

Digitasi: menggambar objek vektor di layar.
Mode edit: keadaan layer yang boleh diubah (ikon pensil).
Simpul (vertex): titik sudut pada garis atau poligon.
Snapping: tarikan otomatis kursor ke simpul atau tepi yang dekat.
Split: membelah satu objek menjadi dua.

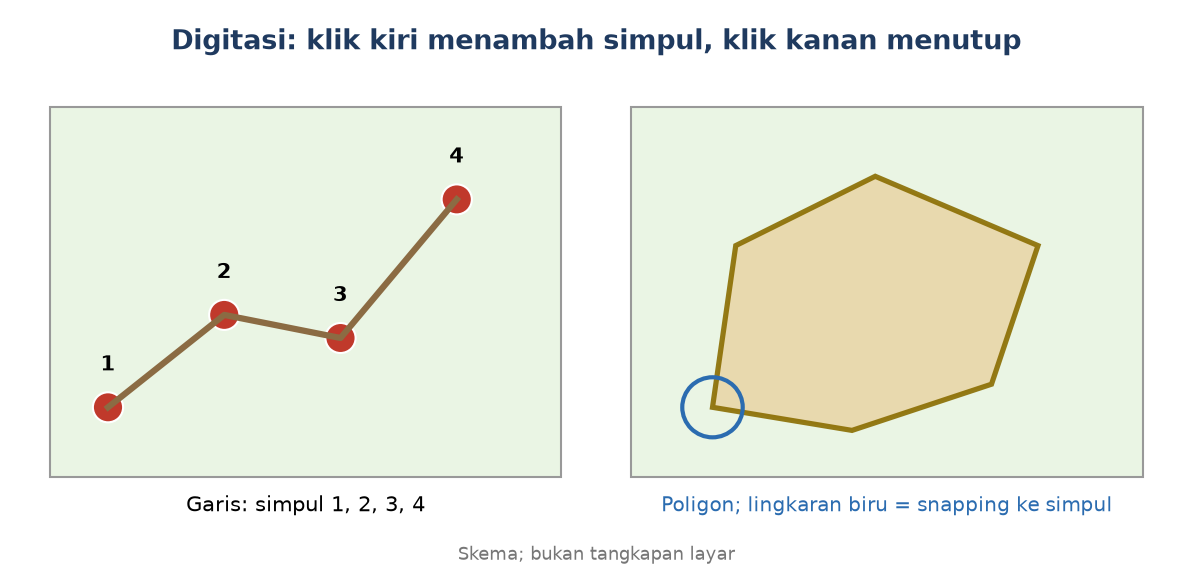

Skema: garis dengan empat simpul bernomor, dan poligon dengan lingkaran snapping di satu simpul — Ilustrasi 3.1: Simpul pada garis dan poligon, serta snapping

#Aturan emas: edit hanya satu layer pada satu waktu

Layer harus berada dalam mode edit sebelum bisa diubah. Selama mode edit, perubahan masih di memori. Perubahan baru masuk ke berkas ketika Anda menyimpan edit. Bila tidak jadi, Anda bisa membatalkan seluruhnya.

#Angka dari data latihan

Citra sketsa memperlihatkan jalan tanah berwarna cokelat dan persemaian berwarna krem. Bila Anda menjiplak dengan enam simpul untuk jalan dan lima simpul untuk persemaian, hasil ukurnya:

Objek	Ukuran	Catatan
Jalan Inspeksi Timur	sekitar 428,5 m	enam simpul, menyeberangi area dari barat ke timur
Persemaian Utara	sekitar 3.700 m² (0,37 ha)	lima simpul
Petak P-12 dibelah	4.906,9 m² dan 4.443,1 m²	jumlahnya 9.350,0 m², sama dengan luas semula

Hasil jiplakan Anda dengan mouse tidak akan persis sama. Selisih beberapa meter pada panjang jalan wajar. Selisih besar menandakan ada simpul yang salah tempat.

Untuk latihan yang bisa dibandingkan angka demi angka, koordinat simpul yang dipakai skrip adalah sebagai berikut (UTM 49S, meter).

Objek	Simpul 1	2	3	4	5	6
Jalan	312000, 9996150	312090, 9996160	312180, 9996210	312260, 9996215	312330, 9996260	312400, 9996275
Persemaian	312220, 9996025	312280, 9996020	312290, 9996070	312250, 9996085	312215, 9996065	tidak ada

#Bagian A: QGIS

#Bagian A: Menggambar dan mengedit di QGIS

#Menyiapkan lapisan dan snapping

Tambahkan Citra_Sketsa.tif (raster), Petak_KPH.gpkg, Jalan_Baru.gpkg, dan Persemaian_Baru.gpkg. Taruh citra di urutan paling bawah.
Buka Project ► Snapping Options…. Nyalakan snapping (ikon magnet). Pilih mode All Layers, jenis Vertex, dengan toleransi beberapa piksel. [CEK: pilihan toleransi]
Tutup jendela itu. Tombol S menyalakan dan mematikan snapping saat Anda menggambar.

#Menggambar jalan (garis)

Klik layer Jalan_Baru di panel Layers.
Klik Toggle Editing (ikon pensil) di toolbar, atau tekan Ctrl+E. Toolbar digitasi aktif.
Klik Add Line Feature.
Klik kiri pada awal jalan cokelat di tepi barat citra. Klik kiri lagi di tiap tikungan, ikuti jalan sampai ujung timur. Tiap klik menambah satu simpul.
Klik kanan untuk mengakhiri. Jendela atribut muncul.
Isi NAMA_JALAN dengan Jalan Inspeksi Timur dan KELAS dengan Jalan tanah. Biarkan PANJANG_M kosong. Klik OK.
Klik Save Layer Edits (ikon disket), lalu matikan mode edit dengan ikon pensil.

Hasilnya: satu garis baru di layer Jalan_Baru. Panjangnya dihitung otomatis di bab 5.

#Menggambar persemaian (poligon)

Klik layer Persemaian_Baru, nyalakan mode edit.
Klik Add Polygon Feature.
Klik kiri di tiap sudut lahan krem pada citra. Klik kanan untuk menutup poligon (Anda tidak perlu mengulang titik pertama).
Isi NAMA dengan Persemaian Utara, lalu OK.
Simpan edit, lalu matikan mode edit.

#Memperbaiki simpul yang meleset

Nyalakan mode edit pada layer yang salah.
Pilih Vertex Tool (Current Layer).
Arahkan kursor ke garis. Simpul muncul sebagai titik. Klik sebuah simpul, geser, lalu klik lagi untuk meletakkan.
Klik pada tengah ruas garis untuk menambah simpul baru. Pilih simpul lalu tekan Delete untuk membuangnya.
Bila salah, tekan Ctrl+Z (Undo). Bila banyak yang salah, matikan mode edit dan pilih Discard agar semua kembali ke simpanan terakhir.

#Membelah petak P-12

Klik layer Petak. Pilih petak P-12 saja: Select Features by Expression dengan "KODE_PETAK" = 'P-12'.
Nyalakan mode edit.
Klik Split Features di toolbar edit lanjutan [CEK: nama tombol].
Gambar garis tegak pada x = 312350: klik di titik 312350, 9996190 (sedikit di bawah tepi bawah P-12), lalu klik di 312350, 9996310 (sedikit di atas tepi atas), lalu klik kanan.
Tabel atribut kini berisi 17 baris. Dua baris berkode P-12. Ubah kodenya menjadi P-12A (bagian barat) dan P-12B (bagian timur) di tabel atribut.
Simpan edit.

Hanya P-12 yang terbelah karena Anda memilihnya lebih dulu. Petak P-08 di bawahnya tetap utuh. Garis belah harus melewati tepi petak di kedua ujung. Bila garis berhenti di dalam petak, tidak ada yang terbelah.

Alat pasangan adalah Merge Selected Features. Pilih dua petak, klik alat itu, lalu pilih baris atribut yang dipertahankan.

#Pilihan: menggambar lewat Python

Skrip 3.1 (skrip/b2_03_digitasi.py) menggambar jalan dan persemaian dari koordinat dan membelah P-12. Skrip bekerja pada salinan berkas di folder keluaran.

python

jalan.startEditing()
f = QgsFeature(jalan.fields())
f.setGeometry(QgsGeometry.fromPolylineXY([titik(x, y) for x, y in simpul_jalan]))
jalan.addFeature(f)
jalan.commitChanges()

Hasil uji: warna citra di keenam simpul jalan adalah cokelat (150, 118, 78), panjang jalan 428,5 m, luas persemaian 3.700,0 m², dan P-12 terbelah menjadi 4.906,9 m² dan 4.443,1 m² sehingga jumlah petak menjadi 17.

#Bagian B: ArcGIS Pro

Tambahkan citra dan layer. Pada tab Edit, klik Create untuk membuka panel Create Features. [CEK]
Pilih templat layer Jalan_Baru, lalu alat Line. Klik tiap simpul, kemudian akhiri dengan F2 atau klik dua kali. [CEK]
Isi atribut di panel atau tabel. Klik Save pada tab Edit untuk menyimpan edit. [CEK]
Untuk persemaian, pilih templat Persemaian_Baru dan alat Polygon.
Untuk membelah petak, pilih petak, lalu pada tab Edit pakai alat Split. [CEK]
Snapping diatur lewat tombol Snapping di tab Edit. [CEK]

#Bagian C: ArcMap 10.8

Buka toolbar Editor. Pilih Editor ► Start Editing, lalu pilih sumber data. [CEK]
Buka jendela Create Features. Pilih templat Jalan_Baru dan alat Line. [CEK]
Klik tiap simpul pada peta, lalu akhiri dengan F2 (Finish Sketch). [CEK]
Simpan lewat Editor ► Save Edits, lalu Editor ► Stop Editing.
Untuk membelah poligon, pilih petak lalu pakai alat Cut Polygons. [CEK]
Snapping diatur lewat Editor ► Snapping ► Snapping Toolbar. [CEK]

#Cek paham

Mengapa layer harus dalam mode edit sebelum digambar?
Apa gunanya snapping?
Mengapa P-12 harus dipilih lebih dulu sebelum dibelah?

Jawaban:

Mode edit mengizinkan perubahan. Tanpa itu, data terkunci supaya tidak berubah secara tidak sengaja.
Snapping menarik klik ke simpul atau tepi di dekatnya, sehingga dua objek menempel rapat tanpa celah.
Alat Split membelah semua objek yang dilewati garis. Dengan memilih P-12, hanya P-12 yang terbelah.

#Kesalahan umum

Lupa menyimpan edit. Gambar hilang saat QGIS ditutup. Simpan setelah tiap objek selesai.
Menggambar di layer yang salah. Objek masuk ke layer lain. Periksa layer yang aktif sebelum mengklik.
Menggambar tanpa snapping. Poligon bersebelahan jadi bercelah atau tumpang tindih (dibahas di bab 4). Nyalakan snapping.
Garis belah berhenti di dalam petak. Tidak ada yang terbelah. Perpanjang garis melewati tepi di kedua ujung.
Belah petak tanpa mengganti kode. Dua baris berkode sama menyulitkan join. Beri kode baru pada bagian hasil belahan.

#Ringkasan dan latihan

Ringkasan: digitasi berarti mengklik simpul dengan layer dalam mode edit. Snapping merapikan sambungan. Perubahan baru permanen setelah disimpan. Alat Vertex memperbaiki simpul, alat Split membelah, alat Merge menggabungkan.

Latihan: gambar ulang persemaian dengan Advanced Digitizing Panel memakai tabel koordinat. Luasnya harus 3.700 m². Lalu belah P-08 dengan garis tegak pada x = 312350 dan periksa bahwa jumlah dua luasnya sama dengan luas P-08 semula.

#Tabel perbandingan: menggambar dan mengedit

Tugas	QGIS	ArcGIS Pro	ArcMap 10.8
Mulai edit	Toggle Editing (Ctrl+E)	Tab Edit (otomatis)	Editor ► Start Editing
Menggambar	Add Line/Polygon Feature	Create Features ► Line/Polygon	Create Features ► Sketch tool
Mengakhiri objek	Klik kanan	F2 atau klik dua kali [CEK]	F2 (Finish Sketch) [CEK]
Menyimpan edit	Save Layer Edits	Tab Edit ► Save	Editor ► Save Edits
Memperbaiki simpul	Vertex Tool	Edit Vertices [CEK]	Edit Vertices [CEK]
Membelah	Split Features	Split [CEK]	Cut Polygons [CEK]
